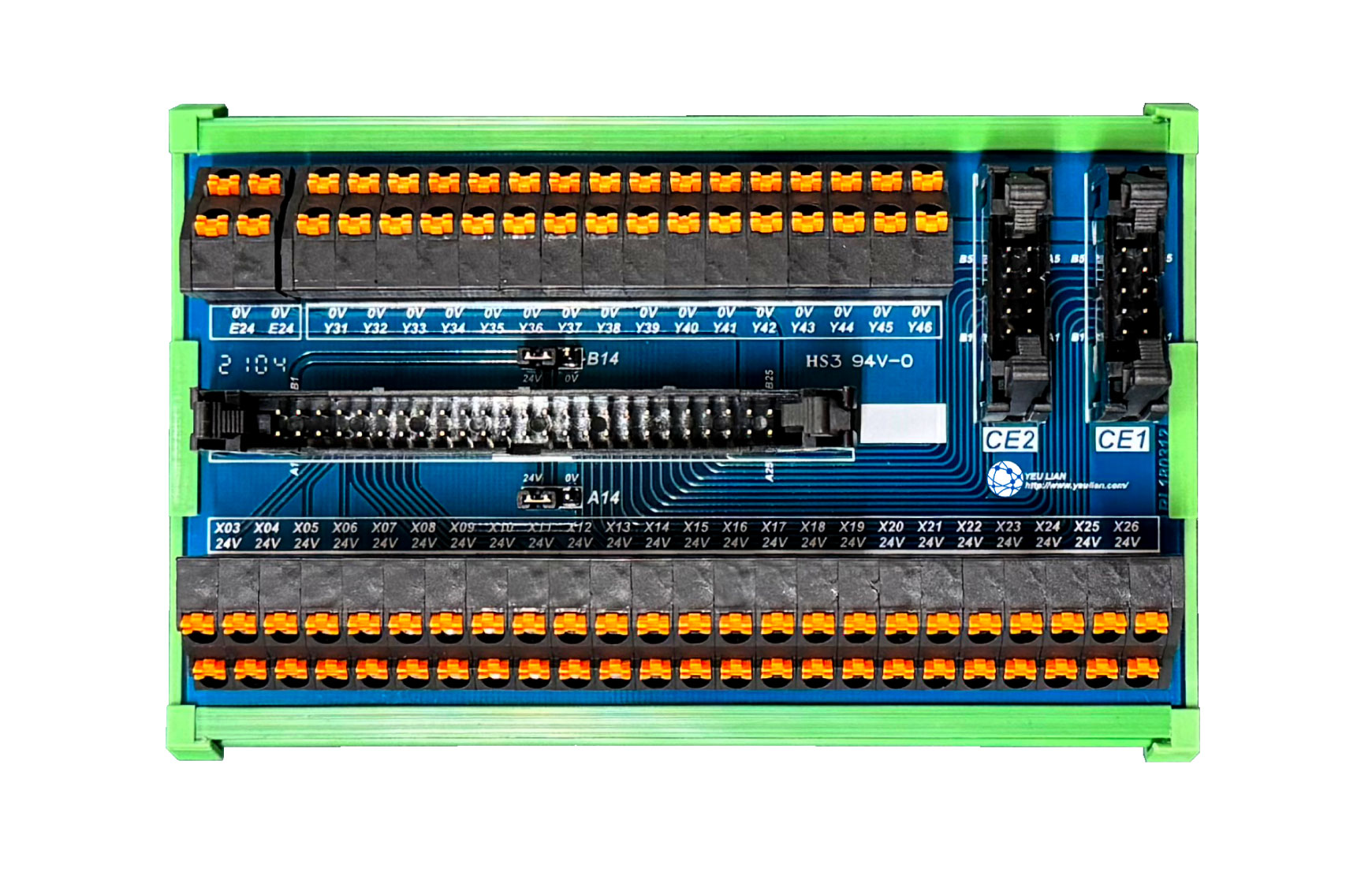

Modul-Leiterplatte, Schnittstellenmodul, Steuerplatine, IO-Platine

IO - FAN - M50
Kostengünstig und vermeidet Verdrahtungsfehler: Drahtsparmodule

YEU-LIAN bietet alle Arten von Schnittstellenmodulen für Kommunikation, Datenverarbeitung und Steuerung oder andere industrielle Anwendungen. Gleichzeitig gibt es auch Typen von FANUC, SIEMENS, MITSUBISHI Controllern, Flachbandkabeln, Flachkabeln, diskreten Drähten, subminiaturen D/SD, männlichen oder weiblichen IDC-Steckverbindern.

Das Modul kann mehr Zeit sparen und Verdrahtungsfehler reduzieren. Es dient neben der Verlängerung der Lebensdauer der Komponenten auch kostengünstigen Zwecken.

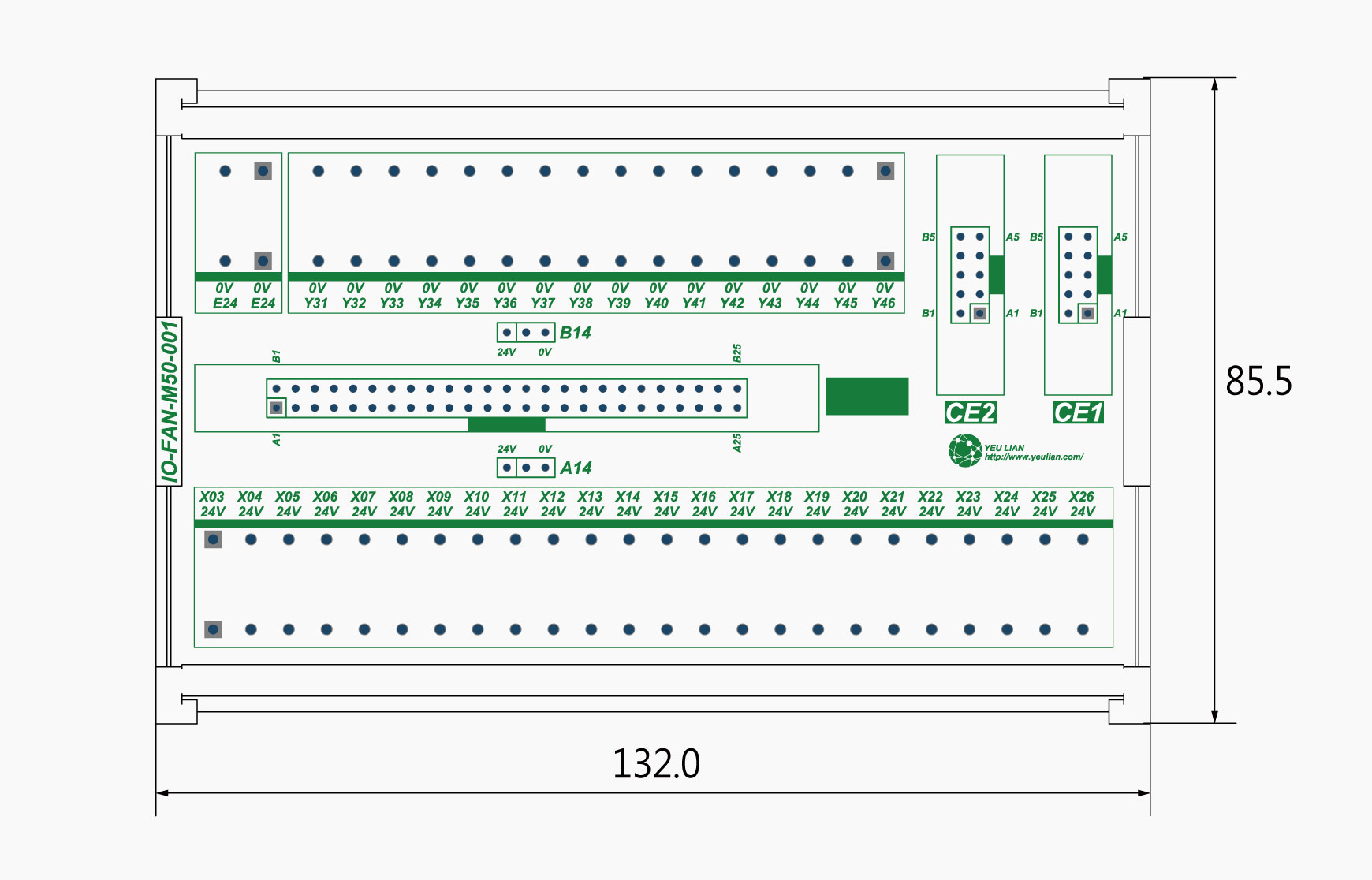

Abmessungen

Hauptparameter

Anzahl der Verbindungen Verbindungsmethode Nennspannung Nennstrom Leitungsquerschnitt Verwendbare Hülsen Steckverbinder Eingangsunterstützung Durchschlagfestigkeit Isolationswiderstand
50 Pole PID 24 VDC 1A 10-28AWG Push-in/Schraub-/Steckbar IDC/MIL NPN/PNP AC 500V/1 Min. 100MΩ
PRODUKTMERKMALE
  • Modulare Leiterplatten ermöglichen eine einfache Anpassung und Anpassung an die Marktanforderungen.
  • Die Aufrüstung auf fortschrittliche Technologie ist durch den Austausch von Komponenten und die Verlängerung der Produktlebensdauer möglich.
  • Modulare Leiterplatten verbessern die Produktivität und reduzieren die Kosten durch einfache Austausch- und Wartungsverfahren.
  • Modulare Leiterplatten sind umweltfreundlich, da sie die Produktlebensdauer verlängern und Abfall reduzieren.
  • Modulare Leiterplatten bieten Designeffizienz und hohe Zuverlässigkeit durch einfache Integration und den Austausch einzelner Module.
  • Mehrere Module können auf einer einzigen Leiterplatte montiert werden, wodurch Platz gespart und die Verkabelung vereinfacht wird.
  • Modulare Leiterplatten erleichtern die Erweiterung der Produktfunktionalität und die Steigerung der Produktivität in der Fertigungslinie.
  • Die verfügbaren Anschlüsse sind D-SUB, RL45, RS232, USB, europäische Klemmen und Ethernet, mit OEM/ODM-Schaltungsdesignanpassung.

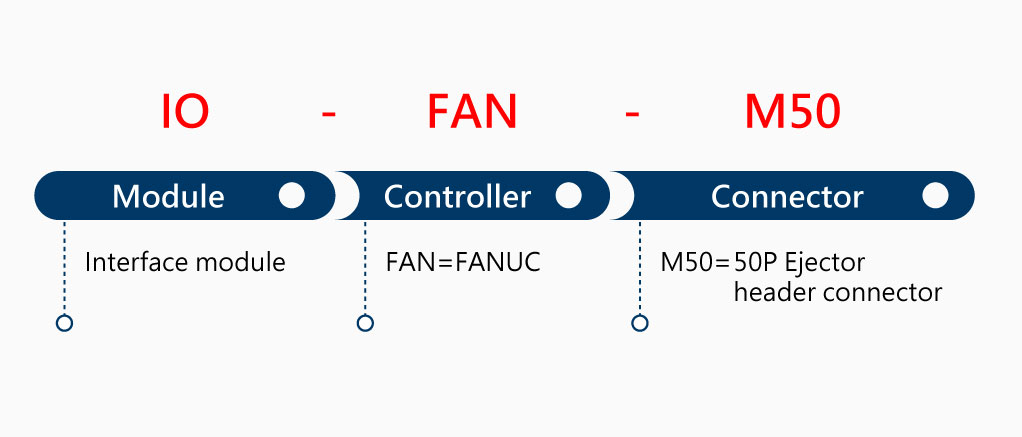

Bestellinformationen
Zum Beispiel: IO-FAN-M50
Auf die Leiterplatte (einschließlich der Relais) wird eine Garantie von zwei Jahren gewährt. Die beschränkte Garantie umfasst keine Ausfälle aufgrund von Missbrauch oder versehentlichen Schäden.
