58 mm CNC manueller Impulsgenerator MPG

Zuverlässigkeit, geringes Gewicht, Schlagfestigkeit: MPG-Handrad-Encoder
Aussehen
Elektronisches Handrad der Serie 5 - kleiner Typ, der Außendurchmesser des Zifferblatts beträgt 58 mm und die Gesamtdicke (einschließlich des Griffs) beträgt nur 34,5 mm. Das Befestigungsloch ist 40,5 mm, mit der Dreipunkt-M3-Mutter zur Befestigung. Somit ist das MPG einfach zu installieren und zu warten, was Kosten sparen kann. Es eignet sich für CNC Maschinenanhänger, CNC Drehmaschinen, Fräsmaschinen und andere Industriemaschinen in kleiner Größe.

Anpassung
MPG-Handrad PPR kann 100 Impulse/100 Umdrehungen, 25 Impulse/100 Umdrehungen wählen. Zu den Arten von MPG-Stromkreisen gehören Leitungstreiber, ohmsche (330 Ω, 2,2 kΩ), offene Stromkreise (d. h. offener Kollektor). Die Eingangsspannung DC 5 V, DC 12 V, DC 24 V oder angepasst an die Anforderungen. Die Ausgangsspannung 5 V oder Open Collator (Stromausgangstyp), die maximal Vcc 0,5 V (über Differenz 3,5 V) und minimal weniger als 0,1 V aushalten kann. Anwendungen für viele Steuerungssysteme, wie japanisches MITSUBISHI, FANUC, europäisches SIEMENS, FAGOR, inländisches LNC, SYNTEC. Der manuelle Impulsgenerator kann in handlichen MPG-Handgeräten, Bedienfeldern oder direkt an der CNC-Maschine verwendet werden.
MPG 5 series 58mm
Leistung
Der manuelle Pulsgenerator der MPG 5-Serie hat einen verstärkten Körper aus schlagfestem Material. Der einzigartige Glanz des Metalls verstärkt die Textur des gesamten Handrad-Zifferblatts. Die Skalenzahlen auf MPG sind in tiefer Farbe gedruckt, was neben dem Kontrast noch bequemer zu verwenden ist. Die Serie manueller Impulsgeneratoren (d. h. rotierender MPG-Encoder) kann statischer Elektrizität ±10 KV widerstehen. DC 5 V bis 24 V Vollspannungseingänge. Vorwärts- und Rückwärtsstromeingangsschutz und andere Schaltungsschutzmechanismen. Daher wird die Fehlverbindung des Drahtes nicht durchbrennen. Es ist einfach zu bedienen und zu warten und reduziert die Kosten.

Der Handrad-Impulsgeber verfügt über präzise Parametereinstellungen, schnelle Ausgangsreaktion, 200 U/min Momentandrehzahlen ohne Signalverlust. Der MPG arbeitet effizient ohne hohe Kosten, Sie können davon profitieren. Die Lebensdauer beträgt mehr als 3 Millionen Umdrehungen. Es ist für eine Vielzahl von Industrieumgebungen geeignet. Die manuelle Impulsgeneratorserie wird häufig in der CNC MPG Pendelsteuerung, dem Maschinenbedienfeld und der CNC Werkzeugmaschine verwendet.

Optional: Das MPG-Zifferblatt kann mit dem Firmenlogo, speziellem Text und Symbolen durch Lasergravur oder Vollfarbdruck angepasst werden. Solange Sie uns die Grafikdateien (.jpg, .png, .dwg, .psd, .ai, .dxf, etc.) geben.

Manual Pulse Generator Encoder (back) Manual Pulse Generator Encoder (side) Manual Pulse Generator Encoder (mounting hole)


MPG Hauptparameter

Eingangsspannung Voltausgang Max. Freg. bzw. Max. Ausgangsstrom Tr/Tf-Zeit Arbeitstemperatur Speichertemperatur
DC5V
|
DC24V 		Hoch: ≧Vcc-0.5V
(Leitungstreiber ≧3.5V)
Niedrig: ≦0,1V 		5KHz 20mA MAX ≦1µs -10°C
|
60°C 		-20°C
|
70°C
Max. Leistungsstrom Torgue starten Achsenbelastung Max. Geschwindigkeit Drehen Gewicht Schutz
80mA MAX 1.6
|
6.0x10-2N,m 		Axial: 9,8 N
Radial: 16,6 N 		200RPM Über 3 Millionen
mal Rotation
(300 U/min) 		≦50g
(Nicht enthalten Zifferblatt) 		Resist von ESD±10KV
IP65/CE

MPG Stromkreise

Line Driver(D)
Pull-up(R)
Open Circuit(O.C.)

Standardspezifikationen

NEIN. Modell Bewerbung Spezifikationen
1 1R5 FANUC 100PPR / in 5-24V / out 5V / Pull-up (330Ω)
2 2R5 MITSUBISHI 25PPR / in 5-24V / out 5V / Pull-up (2.2KΩ)
3 1D5 SIEMENS 100PPR / in 5V / out 5V / Line Driver
4 1R1 Industrietyp 100PPR / in 5-24V / out 5-24V / Open Circuit (2.2KΩ)
5 141 Industrietyp 100PPR / in 5-24V / out 5-24V / Open Circuit
6 241 Industrietyp 25PPR / in 5-24V / out 5-24V / Open Circuit
7 2D5 Industrietyp 25PPR / in 5V / out 5V / Line Driver
8 161 Industrietyp 100PPR / in 5-24V / out 5-24V / Line Driver

Wir bieten professionelle Beratung und Musterversuche. MPQ.
ein Jahr Garantie. Die eingeschränkte Garantie umfasst keine Ausfälle aufgrund von Missbrauch oder versehentlicher Beschädigung.
PRODUKTMERKMALE
  • Skalen-Zifferblatt-Außendurchmesser: 58 mm
  • Das Gewicht ist leicht, aber schlagfest, und es ist bequem zu bedienen.
  • Die Metallstruktur hat ein schönes Aussehen und einen praktischen Wert. Die Skalenzahlen sind klar und verblassen nicht.
  • Die Frontklasse IP65 ist staub-, wasser- und ölbeständig und entspricht den CE Vorschriften.
  • Ausgezeichnete Duktilität, gutes Bediengefühl, schnelle Ausgangsreaktion ohne Signalverlust.
  • Optischer Encoder, berührungslose Erkennung, hohe Präzision und zuverlässiges Ausgangssignal.
  • Schaltungsschutzmechanismen wie Vollspannungseingang, Verpolungsschutz, antistatische Störungen.
  • Die Lebensdauer beträgt mehr als 3 Millionen Umdrehungen.
  • Einfache feste, einfache DIY Installation und -Austausch.
  • Eine Vielzahl von Ausgabetypen, kann je nach Controller (japanisch, europäisch, inländisch) angepasst werden
  • Das Zifferblatt kann mit Lasergravur und Vollfarbdruck mit einem breiten Anwendungsspektrum verwendet werden.
  • Anwendungen: handliche MPG-Handsender, Bedienfelder oder direkt an der CNC-Maschine
Maße

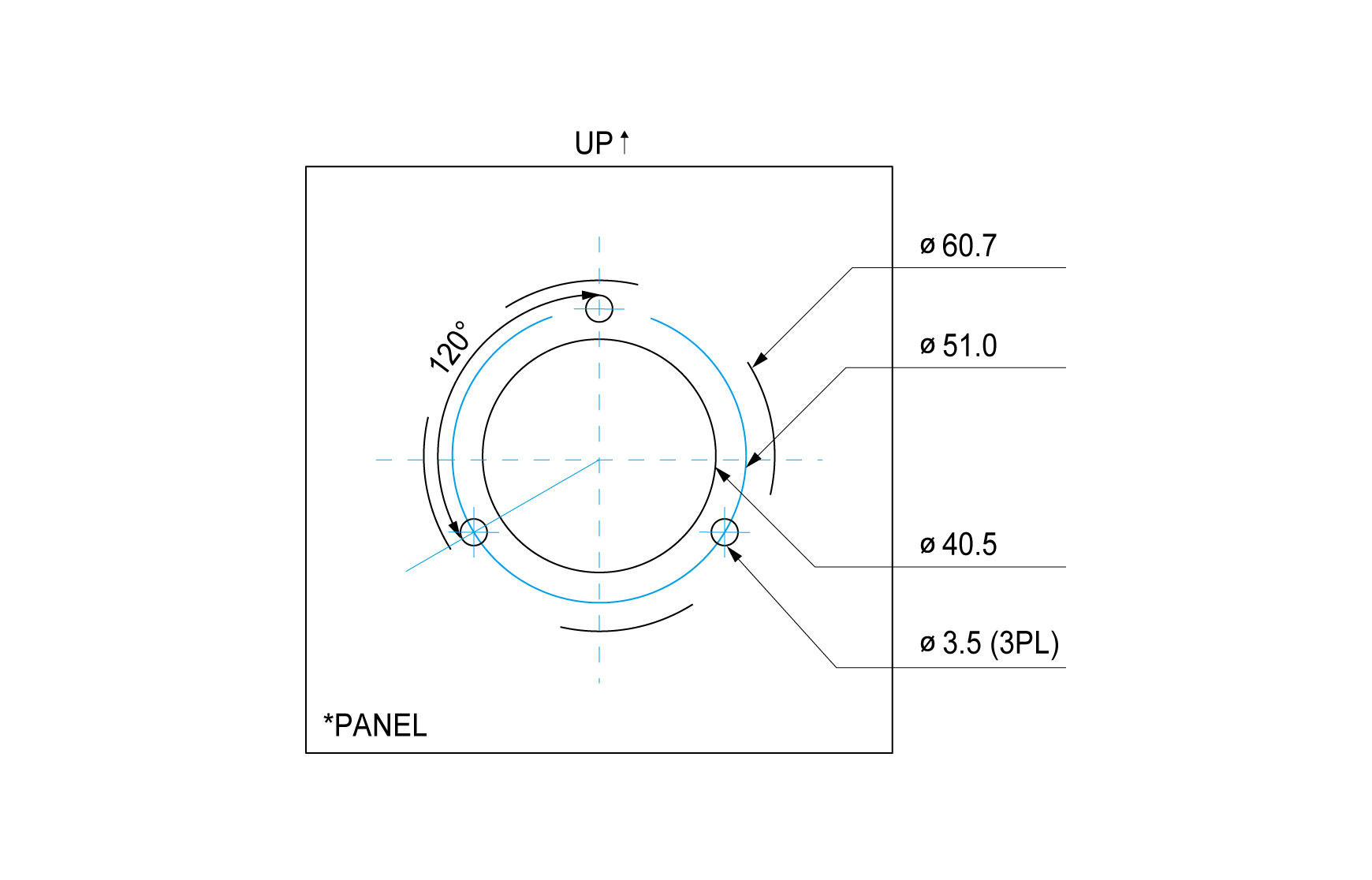

58mm manual pulse generator for handy MPG pendant Das Panel-Montageloch


Bestellinformationen
Zum Beispiel: MPG 5 Serie 1R5-MS5
Gängige Controller-Spezifikationen sind wie folgt: 1D5 für SIEMENS, 1R5 für FANUC, 2R5 für MITSUBISHI.
1R5-MS5

Anhang
CE-Zertifizierung-MPG, CNC-Handrad-Encoder
Zuverlässigkeit, schlagfestes und leichtes Design.
