Kundenspezifische CNC-Leiterplatte, Hauptplatine

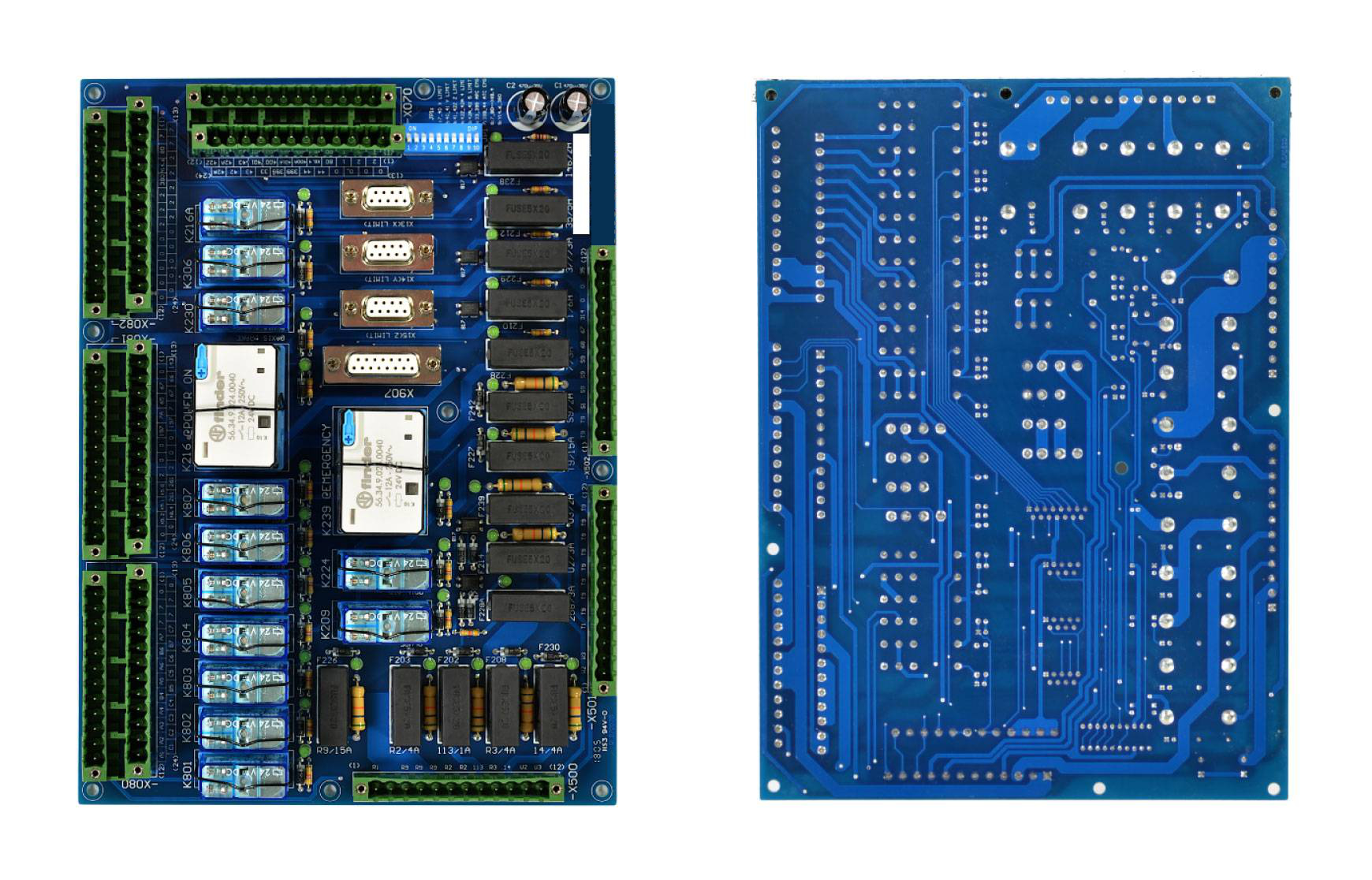

"Kundenspezifisches Design: Adapterplatine, Relaiskarte, E / A-Platine für CNC-Controller und SPS "
OEM / ODM-Schaltungsdesign, einschließlich verschiedener Verbundadapter Platine, Relaisplatine, Erweiterungs Platine und E / A-Platine. Wir können viele Funktionen zu einer Verbundplatine kombinieren und den Raum effizient nutzen. Die Verbundplatine kann basierend auf den Steuerungen wie MITSUBISHI, FANUC, SIEMENS, FAGOR, Heidenhain oder einem anderen Industrietyp angepasst werden. Anwendung für Werkzeugmaschinenausrüstung, Lebensmittelmaschine, Halbleiterausrüstung, Industriemaschinen, Roboterausrüstung und Systemintegrationsausrüstung usw. Wir kennen die Bedeutung für die Benutzererfahrung und verfügen über eine Vielzahl elektronischer Komponenten wie Klemmenblöcke, Steckverbinder und Relais. Die Produkte wurden vor Verlassen des Werks vollständigen Einschalt- und Funktionstests unterzogen, um die Betriebsqualität sicherzustellen. Strenger Produktionsprozess, Produkttoleranz, hohe Sicherheit garantieren qualitativ hochwertige Produkte aus Taiwan.

Der Produktlebenszyklus beträgt mehr als 15 Jahre.

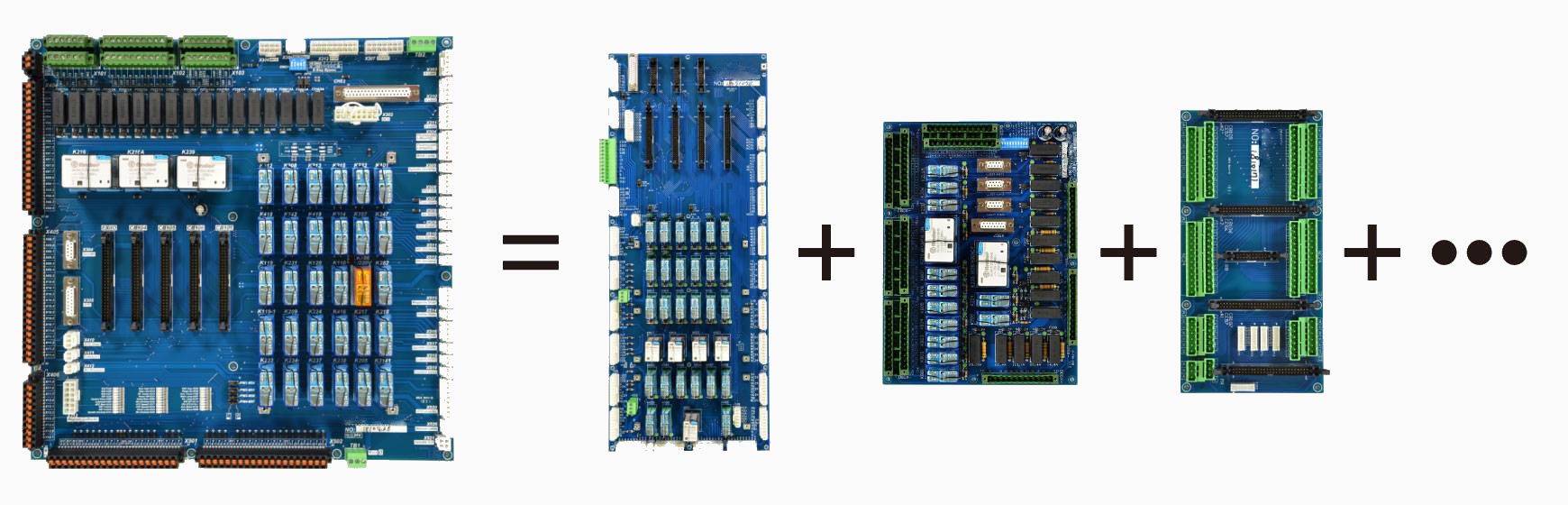

Sind Sie müde von der elektronischen Steuerung, die mehrere Modulplatinen erfordert?
Wir entwickeln und integrieren viele Schaltungskonfigurationen. Bisher haben wir Hunderte von Arten von Spezialplatinen für Werkzeugmaschinen und Industriemaschinen gesammelt. Stellen Sie sich dieses Bild vor, Sie möchten eine Funktion hinzufügen, müssen jedoch viele Relaismodul- und Verbindungsplatinen kaufen und viele Male damit verschwenden, diese selbst zu konfigurieren und zusammenzubauen. Im Vergleich zu kundenspezifischen Verbundplatten kann die gleiche Funktion schneller erreicht werden.

Verschiedene Arten von Controllern wie MITSUBISHI und FANUC können auf demselben Mainboard planen. Komponenten und Schaltkreise sind integriert. Es gibt keine komplexere Verkabelung. Die Materialvorbereitungselemente können von mehr als 10 Elementen auf 1-2 Elemente reduziert werden, wodurch die Verwaltungskosten um fast 70% gesenkt werden. Die kundenspezifische Beschriftung der Leiterplatte verkürzt die Inspektions- und Reparaturzeit und reduziert gleichzeitig menschliches Versagen und Leitungsdrahtzeit. Die Wartung ist wesentlich komfortabler, was Kosten spart.

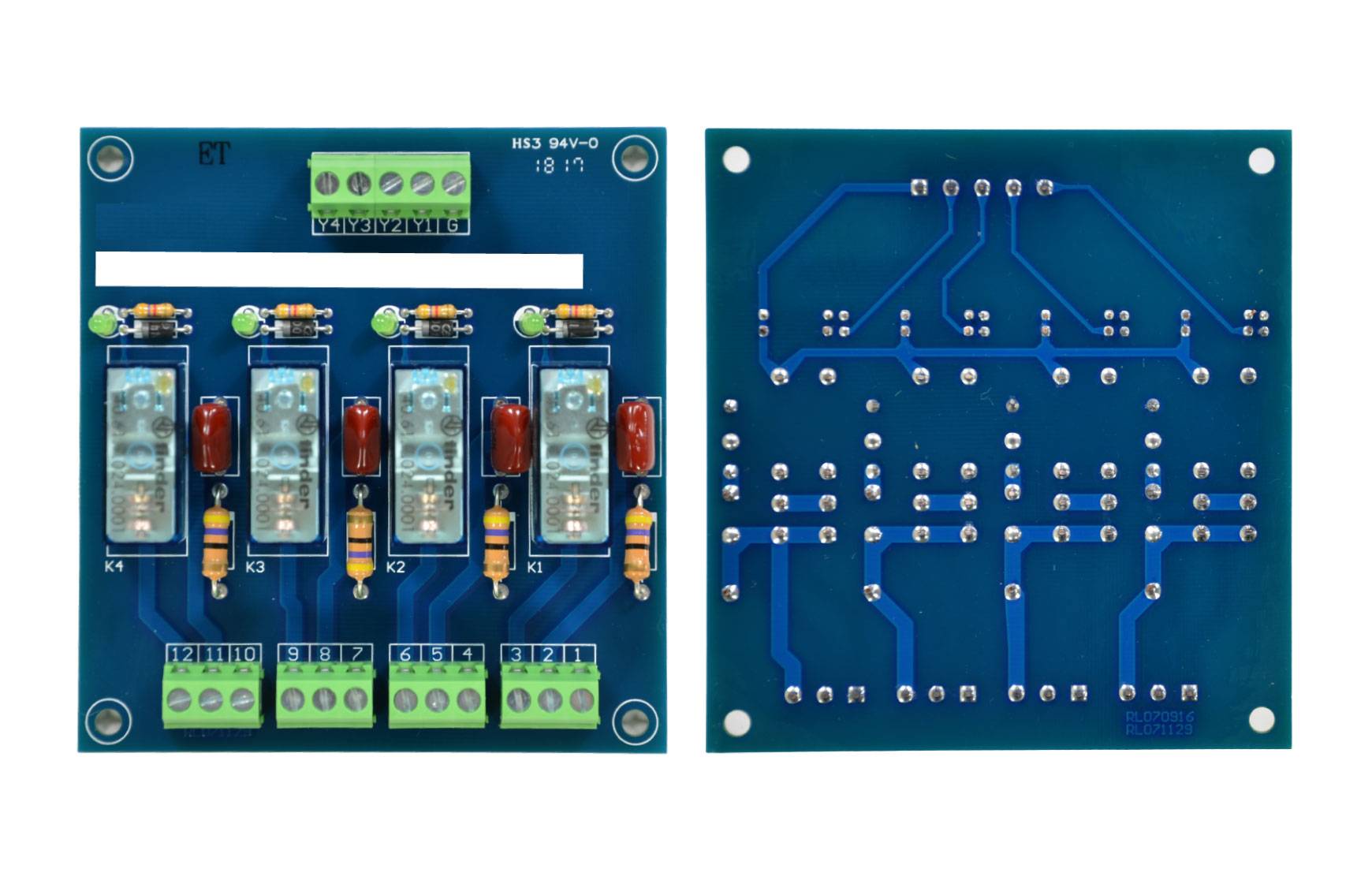

Verwenden Sie FINDER-Relais und bieten Sie Kontaktschutz, um die Lebensdauer sicherzustellen.
Die traditionelle Verkabelung ist mühsam und zeitaufwändig. Die elektronischen Komponenten verbrauchen viel, was die Effizienz der Geräte beeinträchtigt und die Wartungskosten erhöht. Durch kundenspezifische Steuerplatinen zur Realisierung komplexerer und multifunktionaler elektronischer Steuerungen. Für Werkzeugmaschinen, Drehmaschinen, Fräsmaschinen, Schleifmaschinen, Drehmaschinen, Verbundbearbeitungsmaschinen, Fünfachsen-Verarbeitungsmaschinen, Lebensmittelmaschinen, Halbleitergeräte, Industriemaschinen und Robotergeräte, Systemintegrationsgeräte.

YEU-LIAN verfügt über langjährige Erfahrung. Die Verkabelungskonfiguration wird angeordnet und in einen zentralen Kabelbaum zum Steckverbinder integriert. Es bietet viele Formulare wie Inline-Klemmenblöcke. Es hat auch ein kinderleichtes Design, um die Verbindung bequemer zu machen. Es kann das komplizierte Problem des Verdrahtungsprozesses lösen und ohne Spezialwerkzeug reparieren.

Wir bieten maßgeschneiderte Produktentwicklungen für die Verkabelungsanforderungen verschiedener Geräte. Durch die Verwendung von multifunktionalem, schnellem und flexiblem Zubehör für die automatische Steuerung. Benutzer können das erforderliche Zubehör für die Zentralsteuerung gleichzeitig kaufen.


"Elektronische Leiterplattenkomponenten bieten verschiedene Optionen: Klemmenblöcke, Steckverbinder, Relais und Schutzvorrichtungen "

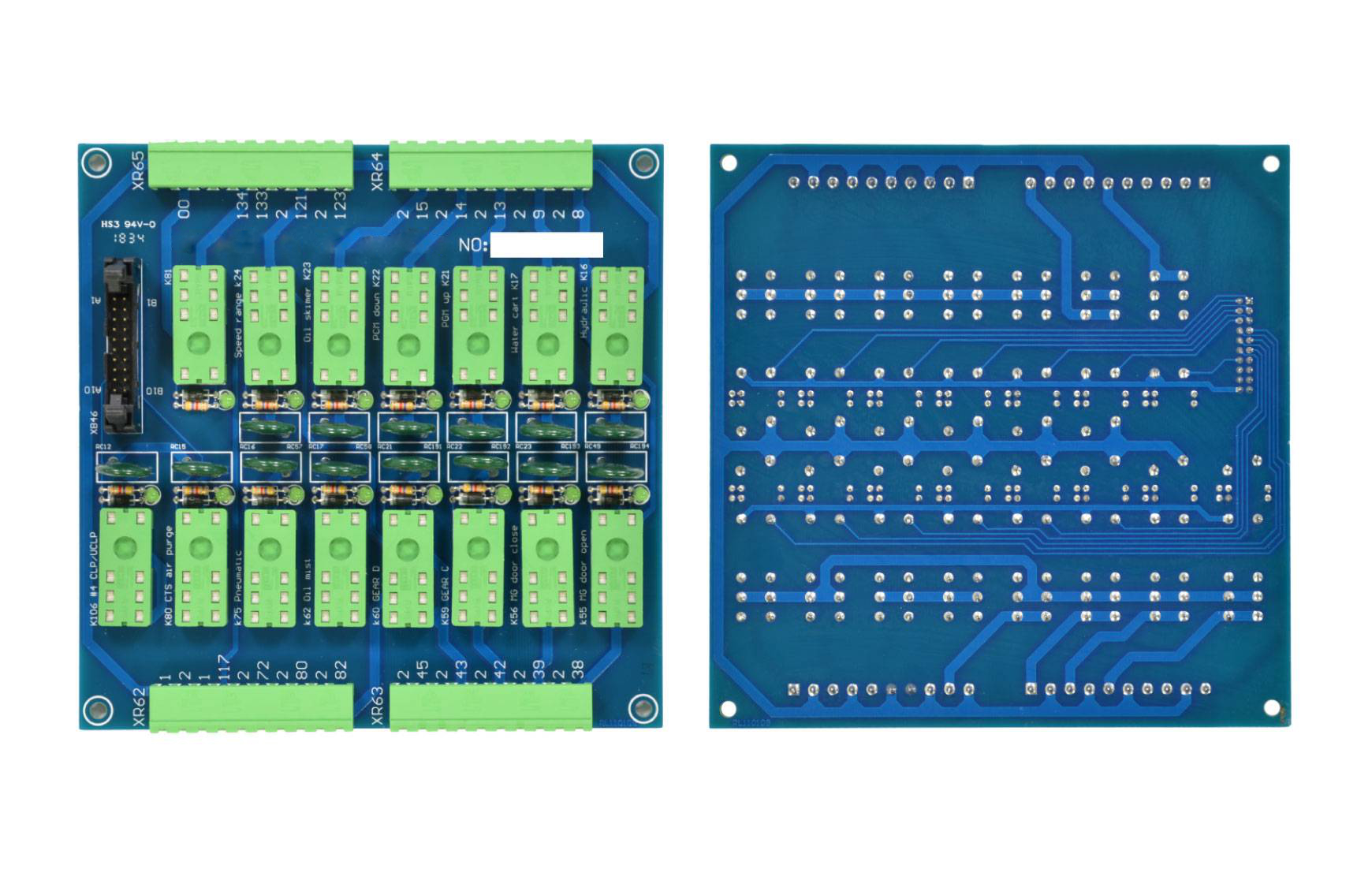

Die Leiterplatte kann für die volle Spannungseingabe von DC5V bis DC24V angepasst werden. Es verfügt über Schutzvorrichtungen für die Stromversorgung: Sicherungen, LED-Betriebsanzeigen und Aktionsanzeigen. Die Standardkontaktformen 1A, 1B, 1C können mit 1P, 4P, 8P, 16P, 32P und bis zu 60P übereinstimmen. Es ist mit gängigen E / A-Schaltungslayouts kompatibel.

Wir liefern elektronische Komponenten von großen Marken. Sie können je nach Bedarf auswählen, mit kinderleichtem Design, bequemer Wartung und werkzeuglos. Relais: OMRON, FINDER und IDEC sind allesamt langlebige Industrierelais. Klemmenblocktypen: japanische Standardklemmenblöcke, europäische Standardklemmenblöcke, WAGO-Splitterklemmenblöcke, Crimpschrapnellklemmenblöcke, schraubenfreie Klemmenblöcke, Inline-Klemmenblöcke.

Anwendung für verschiedene Steueranschlusspunkte, wie FANUC-E / A-Module und SIEMENS-Steckertypen, wir haben Box-Header-Steckverbinder, Schnellsteckverbinder, Fujitsu, D-SUB, SCSI, HONDA. Im Allgemeinen verwenden die FANUC-E / A-Module CB104, CB105, CB106 und CB107 der A03B-Serie 50-polige HONDA-Steckverbinder. Während SIEMENS X111, X222 und X333 50-polige Box-Header-Anschlüsse verwenden. Es gibt auch Kontaktschutzvorrichtungen wie Überspannungsschutz, COM-Überbrückungsvorrichtungen, Kondensatoren und Dioden. Sicherer in der Verwendung, und Sie müssen sich keine Sorgen über Schäden an der Maschine aufgrund von Verbrennungen im Stromkreis machen.

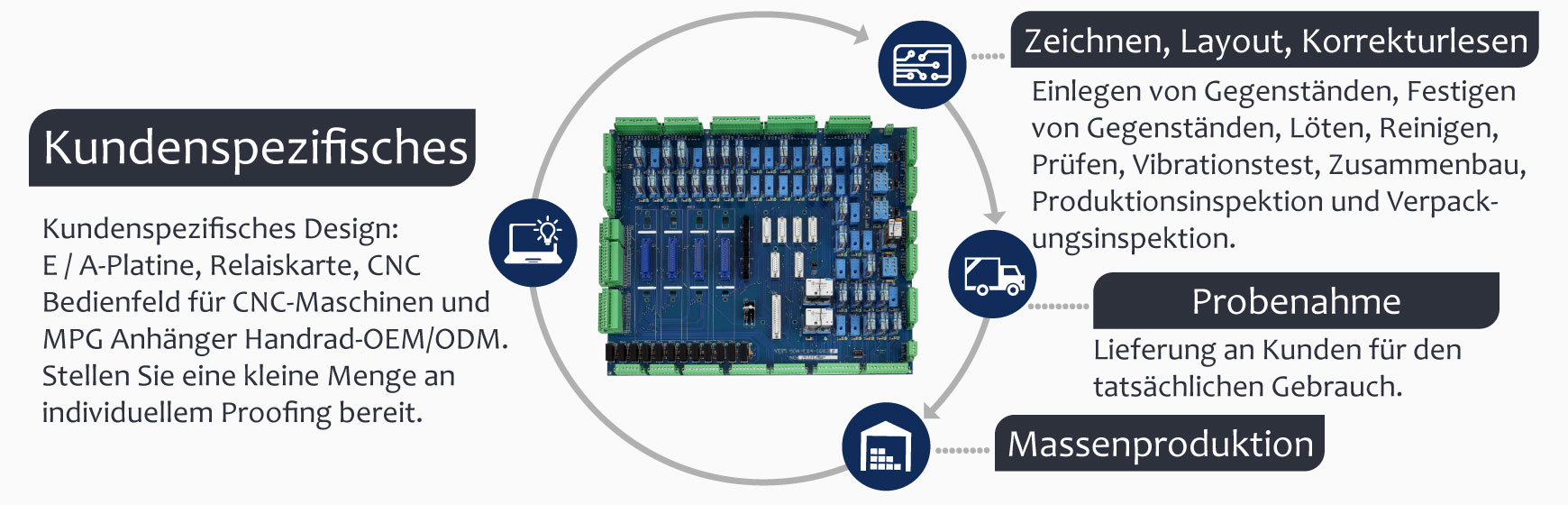

Stellen Sie eine kleine Menge an individuellem Proofing bereit, MOQ ≧ 1
YEU-LIAN entwickelt und passt sich an verschiedene Branchen und Benutzeranforderungen an. Wir bieten professionelle Beratung und Probeversuche. Um Kunden bei der Einführung des Prozesses zu unterstützen und relevante Montageerfahrungen kostenlos anzubieten. Wir können Kunden Zeit und Kosten sparen und ein multifunktionales, humanisiertes Fertigungssystem aufbauen.



Auf die Leiterplatte (einschließlich der Relais) wird eine Garantie von zwei Jahren gewährt. Die beschränkte Garantie umfasst keine Ausfälle aufgrund von Missbrauch oder versehentlichen Schäden.
