72mm CNC Manueller Impulsgenerator MPG

Zuverlässigkeit, geringes Gewicht, Schlagfestigkeit: MPG-Handrad-Encoder
Aussehen

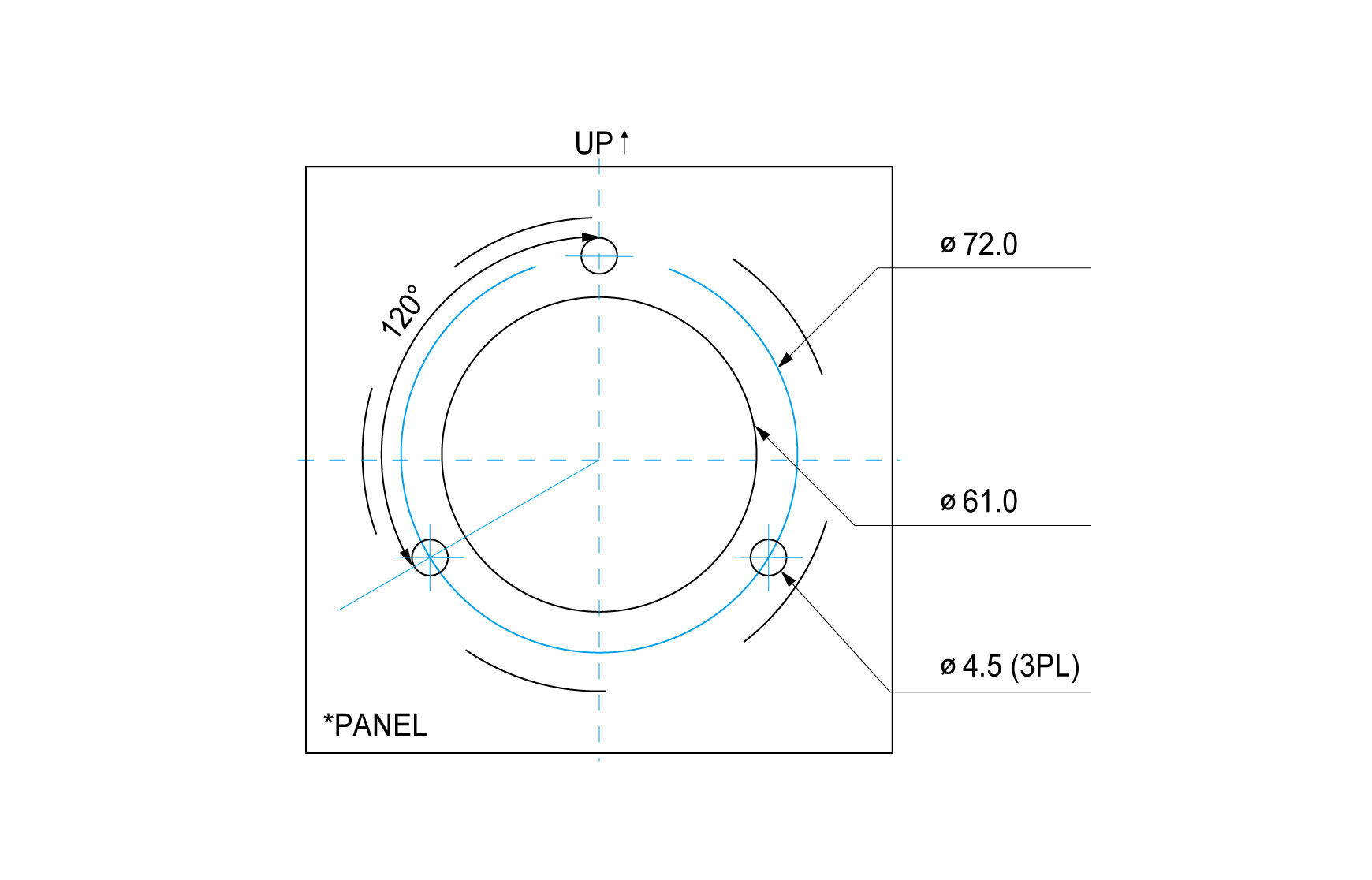

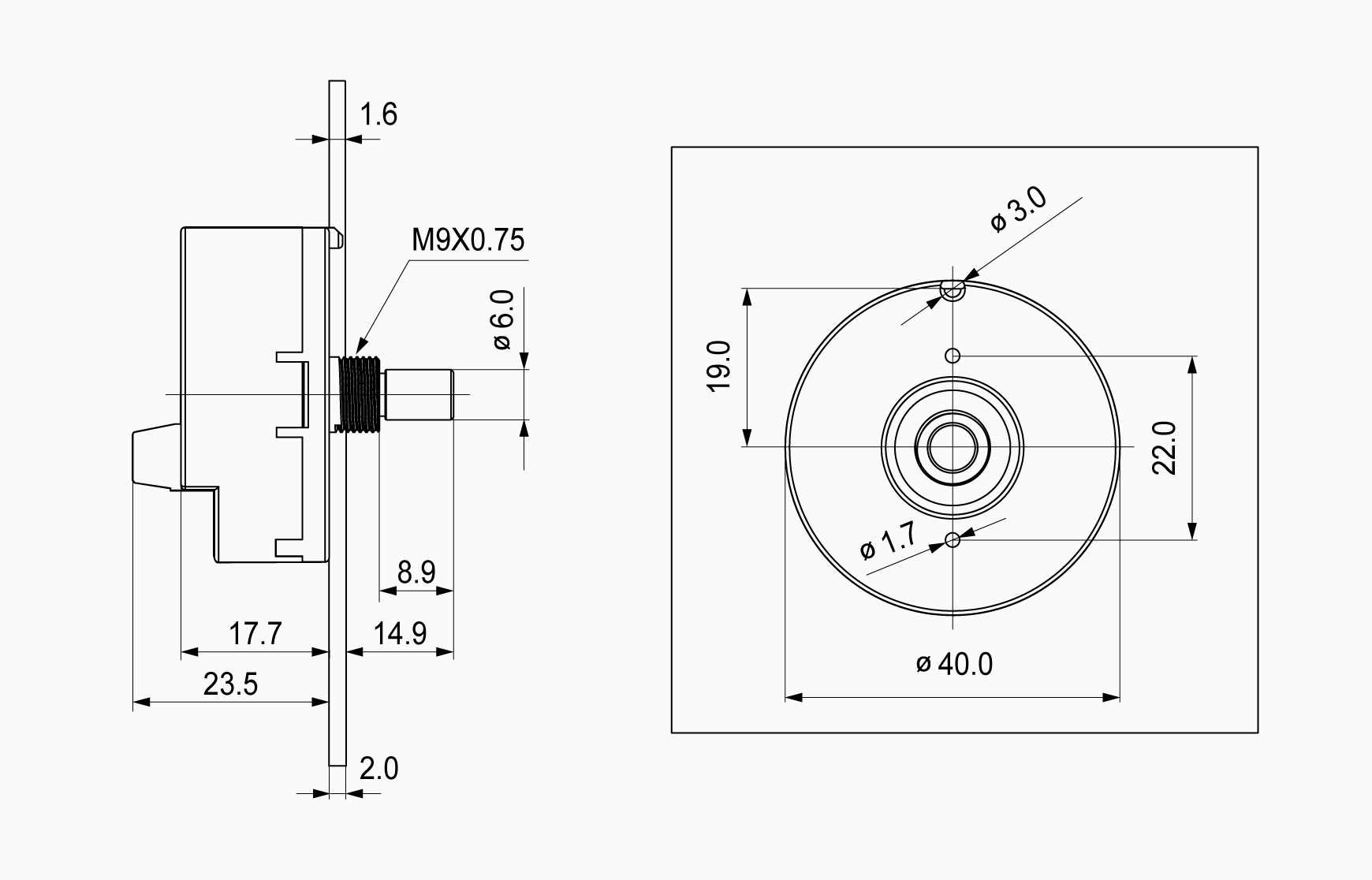

Elektronisches Handrad der Serie 7 - mittlerer Typ, der Außendurchmesser des Zifferblatts beträgt 72 mm und die Gesamtdicke (einschließlich des Griffs) beträgt 40,7 mm. Das Befestigungsloch ist nur 14,7 mm groß, mit der Dreipunktmutter M4 zu befestigen. Somit ist das MPG einfach zu installieren und zu warten, was Kosten sparen kann. Es eignet sich für CNC Maschinenanhänger, CNC Drehmaschinen, Fräsmaschinen und andere Industriemaschinen in verschiedenen Größen.

Anpassung
MPG-Handrad PPR kann 100 Impulse/100 Umdrehungen, 25 Impulse/100 Umdrehungen wählen. Zu den Arten von MPG-Stromkreisen gehören Leitungstreiber, ohmsche (330 Ω, 2,2 kΩ), offene Stromkreise (d. h. offener Kollektor). Die Eingangsspannung DC 5 V, DC 12 V, DC 24 V oder angepasst an die Anforderungen. Die Ausgangsspannung 5 V oder Open Collator (Stromausgangstyp), die maximal Vcc 0,5 V (über Differenz 3,5 V) und minimal weniger als 0,1 V aushalten kann. Anwendungen für viele Steuerungssysteme, wie japanisches MITSUBISHI, FANUC, europäisches SIEMENS, FAGOR, inländisches LNC, SYNTEC. Der manuelle Impulsgenerator kann in handlichen MPG-Handgeräten, Bedienfeldern oder direkt an der CNC-Maschine verwendet werden.
Leistung
Manueller Impulsgeber der MPG 7-Serie, das Zifferblattmaterial ist speziell verarbeitet. Die Kombination aus Chrom-Zink-Metall und ABS, um Schlagfestigkeit und geringes Gewicht zu erreichen. Das integral geformte Textur-Zifferblatt hat einen einzigartigen metallischen Glanz, ein schönes und modisches Erscheinungsbild. Die Skalennummern sind akribisch, die eindeutig zu identifizieren und bequem zu bedienen sind. Die Serie manueller Impulsgeneratoren (d. h. rotierender MPG-Encoder) kann statischer Elektrizität ±10 KV widerstehen. DC 5 V bis 24 V Vollspannungseingänge. Vorwärts- und Rückwärtsstromeingangsschutz und andere Schaltungsschutzmechanismen. Daher wird die Fehlverbindung des Drahtes nicht durchbrennen. Es ist einfach zu bedienen und zu warten und reduziert die Kosten.

der Handrad-Impulsgeber verfügt über präzise Parametereinstellungen, eine schnelle Ausgangsreaktion, eine Momentandrehzahl von 600 U/min ohne Signalverlust. Der MPG arbeitet effizient ohne hohe Kosten, Sie können davon profitieren. Die Lebensdauer beträgt mehr als 3 Millionen Umdrehungen. Es ist für eine Vielzahl von Industrieumgebungen geeignet. Die manuelle Impulsgeneratorserie wird häufig in CNC-MPG-Handsteuerungen, Maschinensteuertafeln und CNC-Werkzeugmaschinen verwendet.

Optional: Das MPG-Zifferblatt kann mit dem Firmenlogo, speziellem Text und Symbolen durch Lasergravur oder Vollfarbdruck angepasst werden. Solange Sie uns die Grafikdateien (.jpg, .png, .dwg, .psd, .ai, .dxf, etc.) geben.




MPG Hauptparameter
Eingangsspannung Voltausgang Max. Freg. bzw. Max. Ausgangsstrom Tr/Tf-Zeit Arbeitstemp. Speichertemperatur
DC5V
|
DC24V
Hoch: ≧Vcc-0.5V
(Leitungstreiber ≧3.5V)
Niedrig: ≦0,1V
5KHz 20mA MAX ≦1µs -10°C
|
60°C
-20°C
|
70 °C
Max. Leistungsstrom Torgue starten Achsenbelastung Max. Geschwindigkeit Drehen Gewicht Schutz
80mA MAX 1.6
|
6,0 x 10-2N,m
Axial: 9,8 N
Radial: 16,6 N
Inst. 600RPM
Forts. 200 U/min
Über 3 Millionen
mal Rotation
(300 U/min)
≦50g
(Nicht enthalten Zifferblatt)
Resist von ESD±10KV
IP65/CE

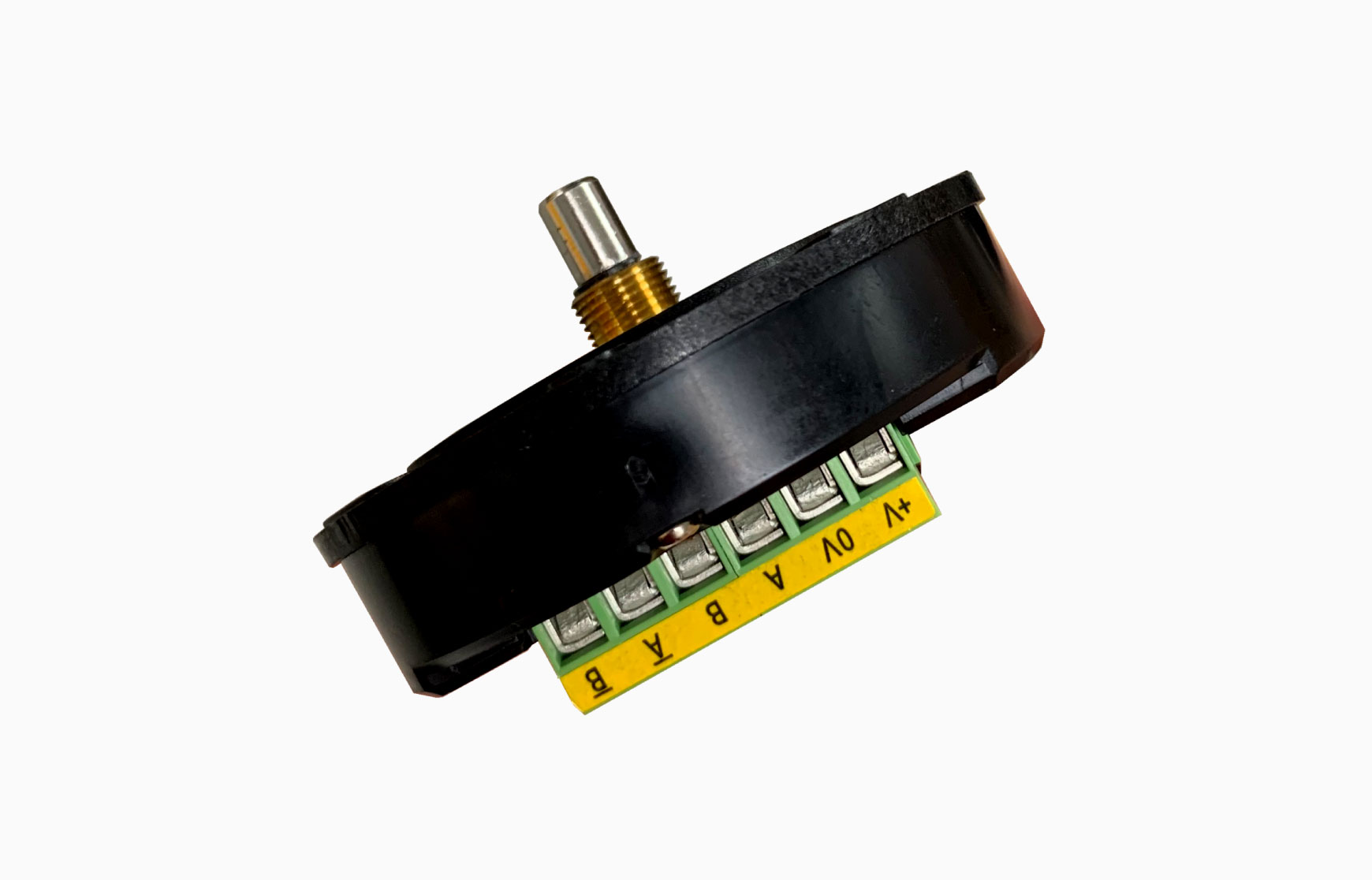

MPG Stromkreise
Line Driver(D)
Pull-up(R)
Open Circuit(O.C.)

Standardspezifikationen
NEIN. Modell Bewerbung Spezifikationen
1 1D5 SIEMENS 100PPR / in 5-24V / out 5 V / Line Driver
2 1R5 FANUC 100PPR / in 5-24V / out 5 V / Pull-up (330Ω)
3 2R5 MITSUBISHI 25PPR / in 5-24V / out 5 V / Pull-up (2.2KΩ)
4 141 Industrial type 100PPR / in 5-24V / out 5-24V / Open Circuit
5 1R1 Industrial type 100PPR / in 5-24V / out 5-24V / Open Circuit (2.2KΩ)
6 241 Industrial type 25PPR / in 5-24V / out 5-24V / Open Circuit
7 2D5 Industrial type 25PPR / in 5V / out 5 V / Line Driver
8 161 Industrial type 100PPR / in 5-24V / out 5-24V / Line Driver

We provide professional consultation and sample trials. MPQ.
One year warranty. The limited warranty does not include failures due to abuse or accidental damage.
PRODUKTMERKMALE
  • Skalen Zifferblatt Außendurchmesser: 72mm
  • Das Gewicht ist leicht, aber schlagfest, und es ist bequem zu bedienen.
  • Die Metallstruktur hat ein schönes Aussehen und einen praktischen Wert. Die Skalenzahlen sind klar und verblassen nicht.
  • Die Frontklasse IP65 ist staub-, wasser- und ölbeständig und entspricht den CE-Vorschriften.
  • Ausgezeichnete Taktilität, gutes Bediengefühl, schnelle Ausgangsreaktion ohne Signalverlust.
  • Optischer Encoder, berührungslose Erkennung, hohe Präzision und zuverlässiges Ausgangssignal.
  • Schaltungsschutzmechanismen wie Vollspannungseingang, Verpolungsschutz, antistatische Störungen.
  • Die Lebensdauer beträgt mehr als 3 Millionen Umdrehungen.
  • Einfache feste, einfache DIY-Installation und -Austausch.
  • Eine Vielzahl von Ausgabetypen, kann je nach Controller (japanisch, europäisch, inländisch) angepasst werden
  • Das Zifferblatt kann mit Lasergravur und Vollfarbdruck mit einem breiten Anwendungsspektrum verwendet werden.
  • Anwendungen: handliche MPG-Handsender, Bedienfelder oder direkt an der CNC-Maschine
