Digitalcode-Drehschalter mit 0-23 Positionen, Serie J, 15 Grad, für industrielle Steuerung

YLDP - XX J - XX XX - X
Digitalcode-Drehschalter der YLDP J-Serie

YLDP J-Serie mit kompakter und verbesserter Struktur und elektrostatischer Entladung bis ± 8 kV. Dies macht sie zuverlässig, stabil, langlebig, ölbeständig und wasserdicht. Durch Anpassen der Codierung und der Positionen gemäß den Kundenspezifikationen wird die E / A-Planung vereinfacht, um für viele Anwendungen eine ausreichende Variabilität zu erzielen.
Bewerbungen:Der Modus, die Achse, der Multiplikator, die Geschwindigkeit und der Prozentsatz usw. auf dem CNC-Bedienfeld.
Eigenschaften
  • Doppelte vergoldete Kontakte sorgen für eine stabile Leistung und verhindern falsche Signale.
  • Kompakte und verbesserte Struktur.
  • Codierung und Positionen passen sich den Kundenanforderungen an, wodurch sich der Lagerbestand verringern kann.
  • Wahlweise Lötung oder Anschluss für bequemen Anschluss im Prozess.
  • Art der Codes: binär, komplementär binär, grauer Code, komplementärer grauer Code und Punkt zu Punkt.
  • Schrittweite: 0 - 23
  • Optional: Sucher und Knopf.
yldp-code-switches-h-series_Dimension-Drawing-01.jpg  yldp-code-switches-h-series_Dimension-Drawing-02.jpg



YLDP 01 H 16 CB K

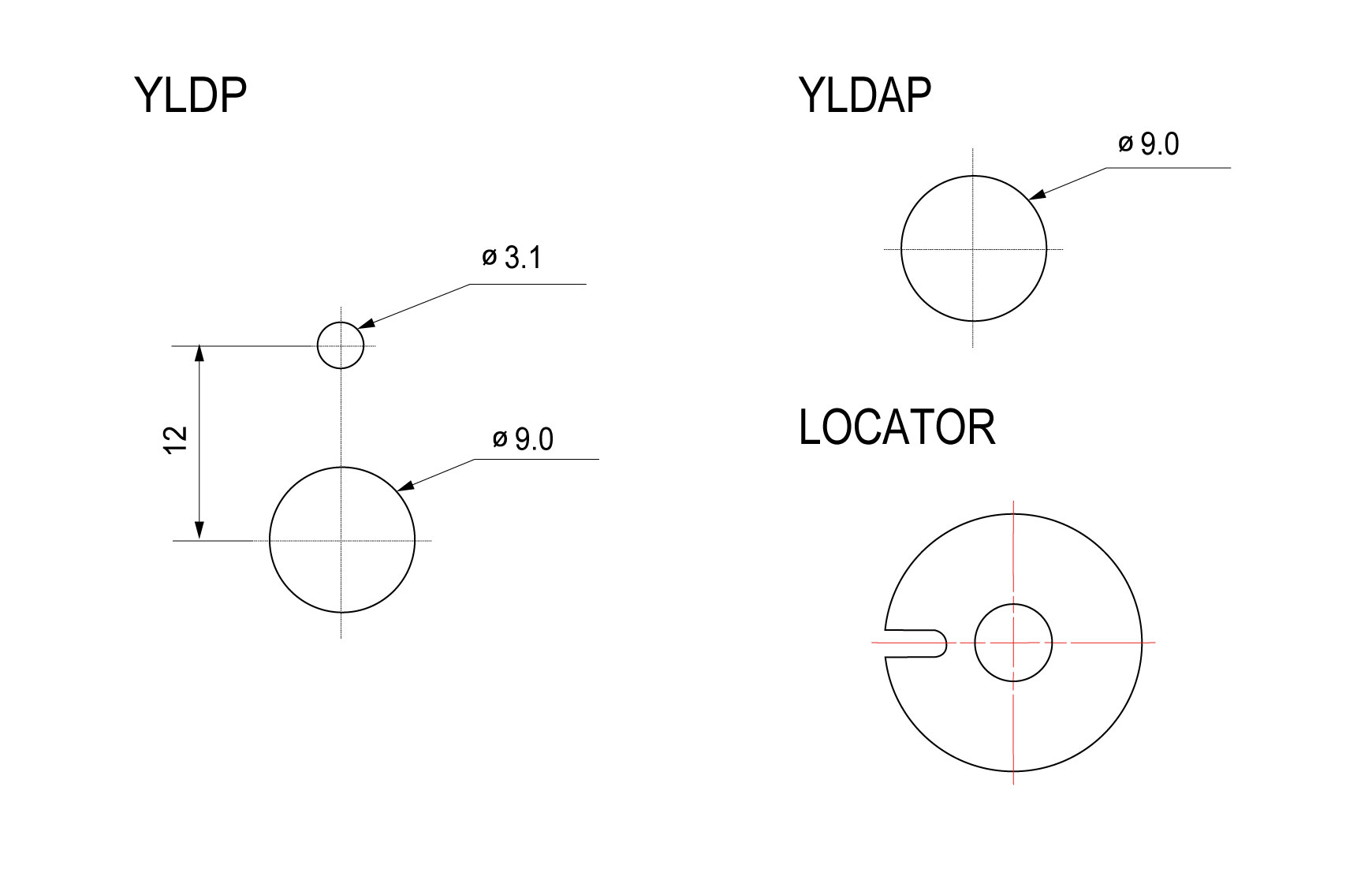

YLDP
(No Locator)

YLDAP
(With Locator
Output code Rotation angle Step Range Wiring Method Knob
00=Point to point
01=Binary
02=Complement Binary
03=Gray
04=Complement Gray
H=13.85°
J=15°
N=30°
0-25
0-23
0-11
CB=180°Horizontal wire connector
0=Soldering
K=with Knob
0=no Knob
