Aussehen
Elektronisches Handrad der Serie 2/4 - große Ausführung, der Außendurchmesser des Zifferblatts beträgt 125 mm und 140 mm, die Gesamtdicke (einschließlich des Griffs) beträgt 106 mm. Das Befestigungsloch ist 62 mm groß, mit der Sechskant-M4-Mutter zur Befestigung. Somit ist das MPG einfach zu installieren und zu warten, was Kosten sparen kann. Es eignet sich für CNC-Werkzeugmaschinen wie Drehmaschinen, Fräsmaschinen, Schleifmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren oder Industriemaschinen. Kontaktieren Sie uns bezüglich des Bedarfs an Sondermaschinen.
Anpassung
MPG-Handrad PPR kann 100 Impulse/100 Umdrehungen, 25 Impulse/100 Umdrehungen wählen. Zu den Arten von MPG-Stromkreisen gehören Leitungstreiber, ohmsche (330 Ω, 2,2 kΩ), offene Stromkreise (d. h. offener Kollektor). Die Eingangsspannung DC5V, DC12V, DC24V oder angepasst an die Anforderungen. Die Ausgangsspannung 5 V oder Open Collector (Stromausgangstyp), die maximal Vcc-0,5 V (über Differenz 3,5 V) und minimal weniger als 0,1 V aushalten kann. Anwendungen für viele Steuerungssysteme, wie japanisches MITSUBISHI, FANUC, europäisches SIEMENS, FAGOR, inländisches LNC, SYNTEC. Der Handpulsgenerator 2/4 Serie wird hauptsächlich in Maschinen und Geräten verwendet, wenn Sie andere Verwendungen haben, kontaktieren Sie uns bitte.
- FANUC Drehmaschinenmembran-Bedienfeld
- MITSUBISHI Fräsmaschinen-Membran Bedienfeld
- Kristall Acryl Knopfschalter Drehmaschine Bedienfeld
- Bedienfeld für Fräs- und Bohrmaschinen mit Acryl-Knopf Schalter
- Lasergravur ABS-Taste CNC-Drehmaschine Bedienfeld
- Lasergravur ABS-Knopffräsmaschine Bedienfeld
- CNC-Prozesse Center-Bedienfeld mit transparenten Tasten
- Transparenter Knopf CNC Bearbeitungszentrum Bedienfeld
- Kundenspezifisches hängendes 3/4/5/6 Achsen-MPG-CNC-Handrad mit Not-Aus, Aktivierungsschalter
- Einachsiger Motion Controller MPG CNC Pendelhandrad
- Standard CNC MPG Pendelhandrad, OFF XYZ 4, X1 X10 X100
- CNC MPG Pendelhandrad mit kundenspezifischem Mehrfachwahlschalter, Druckknopf
- Kundenspezifisches multifunktionales modulares MPG-Handrad mit Anhänger
125mm/140mm CNC Manueller Impulsgenerator MPG
Zuverlässigkeit, Schlagfestigkeit, lange Lebensdauer: Handrad-Encoder MPG
Leistung
Manuelle Impulsgeneratoren der Serie MPG 2/4 haben zwei Arten von Materialien. Griff und Zifferblatt sind aus schwarzem Kunststoff. Der Zifferblattkörper ist aus Metall. Beide haben die gleiche Schlagzähigkeit. Das großflächige Design macht die Zahlen klar und gut lesbar. Die Skala wird nicht verschleißen oder verblassen. Der Zifferblattkragen ist leicht zu bewegen und einfach zu bedienen. Die Serie manueller Impulsgeneratoren (d. h. rotierender MPG-Encoder) kann statischer Elektrizität ±10 KV widerstehen. DC5V bis 24V Vollspannungseingänge. Vorwärts- und Rückwärtsstromeingangsschutz und andere Schaltungsschutzmechanismen. Daher wird die Fehlverbindung des Drahtes nicht durchbrennen. Es ist einfach zu bedienen und zu warten und reduziert die Kosten.
Der Handrad-Impulsgeber verfügt über präzise Parametereinstellungen, eine schnelle Ausgangsreaktion, eine Momentandrehzahl von 200 U/min ohne Signalverlust. Der MPG arbeitet effizient ohne hohe Kosten, Sie können davon profitieren. Die Lebensdauer beträgt mehr als 3 Millionen Umdrehungen. Es ist für eine Vielzahl von Industrieumgebungen geeignet. Die Serie der manuellen Impulsgeneratoren ist in CNC-Werkzeugmaschinen weit verbreitet.
Wir bieten professionelle Beratung und Musterversuche. MPQ.
ein Jahr Garantie. Die eingeschränkte Garantie umfasst keine Ausfälle aufgrund von Missbrauch oder versehentlicher Beschädigung.
Manuelle Impulsgeneratoren der Serie MPG 2/4 haben zwei Arten von Materialien. Griff und Zifferblatt sind aus schwarzem Kunststoff. Der Zifferblattkörper ist aus Metall. Beide haben die gleiche Schlagzähigkeit. Das großflächige Design macht die Zahlen klar und gut lesbar. Die Skala wird nicht verschleißen oder verblassen. Der Zifferblattkragen ist leicht zu bewegen und einfach zu bedienen. Die Serie manueller Impulsgeneratoren (d. h. rotierender MPG-Encoder) kann statischer Elektrizität ±10 KV widerstehen. DC5V bis 24V Vollspannungseingänge. Vorwärts- und Rückwärtsstromeingangsschutz und andere Schaltungsschutzmechanismen. Daher wird die Fehlverbindung des Drahtes nicht durchbrennen. Es ist einfach zu bedienen und zu warten und reduziert die Kosten.
Der Handrad-Impulsgeber verfügt über präzise Parametereinstellungen, eine schnelle Ausgangsreaktion, eine Momentandrehzahl von 200 U/min ohne Signalverlust. Der MPG arbeitet effizient ohne hohe Kosten, Sie können davon profitieren. Die Lebensdauer beträgt mehr als 3 Millionen Umdrehungen. Es ist für eine Vielzahl von Industrieumgebungen geeignet. Die Serie der manuellen Impulsgeneratoren ist in CNC-Werkzeugmaschinen weit verbreitet.
MPG Hauptparameter
| Eingangsspannung | Voltausgang | Max. Freg. bzw. | Max. Ausgangsstrom | Tr/Tf-Zeit | Arbeitstemperatur | Speichertemperatur |
|---|---|---|---|---|---|---|
|
DC5V | DC24V |
Hoch: ≧Vcc-0.5V (Leitungstreiber ≧3.5V) Niedrig: ≦0,1V |
5KHz | 20mA MAX | ≦1µs |
-10°C | 60°C |
-20°C | 70°C |
| Max. Leistungsstrom | Torgue starten | Achsenbelastung | Max. Geschwindigkeit | Drehen | Gewicht | Schutz |
| 80mA MAX |
1.6 | 6.0x10-2N,m |
Axial: 9,8 N Radial: 16,6 N |
200 U/min |
Über 3 Millionen mal Rotation (300 U/min) |
≦50g (Nicht enthalten Zifferblatt) |
Resist von ESD±10KV IP65/CE |
MPG Stromkreise
Line Driver(D)
Pull-up(R)
Open Circuit(O.C.)
Standardspezifikationen
| "NEIN. " | Modell | Bewerbung | Spezifikationen |
|---|---|---|---|
| 1 | 1R5 | FANUC | 100PPR / in 5-24V / out 5V / Pull-up (330Ω) |
| 2 | 2R5 | MITSUBISHI | 25PPR / in 5-24V / out 5V / Pull-up (2.2KΩ) |
| 3 | 1D5 | SIEMENS | 100PPR / in 5V / out 5V / Line Driver |
| 4 | 1R1 | Industrietyp | 100PPR / in 5-24V / out 5-24V / Open Circuit (2.2KΩ) |
| 5 | 141 | Industrietyp | 100PPR / in 5-24V / out 5-24V / Open Circuit |
| 6 | 241 | Industrietyp | 25PPR / in 5-24V / out 5-24V / Open Circuit |
| 7 | 2D5 | Industrietyp | 25PPR / in 5V / out 5V / Line Driver |
| 8 | 161 | Industrietyp | 100PPR / in 5-24V / out 5-24V / Line Driver |
Wir bieten professionelle Beratung und Musterversuche. MPQ.
ein Jahr Garantie. Die eingeschränkte Garantie umfasst keine Ausfälle aufgrund von Missbrauch oder versehentlicher Beschädigung.
PRODUKTMERKMALE
- Skalen-Zifferblatt-Außendurchmesser: 125 mm, 140 mm
- Der schwarze Griff und die Oberfläche sind aus Kunststoff. Der Hauptteil ist aus Metall. Die Skalenzahlen sind leicht abzulesen und verschleißen oder verblassen nicht.
- Die Frontklasse IP65 ist staub-, wasser- und ölbeständig und entspricht den CE-Vorschriften.
- Ausgezeichnete Taktilität, gutes Bediengefühl, schnelle Ausgangsreaktion ohne Signalverlust.
- Optischer Encoder, berührungslose Erkennung, hohe Präzision und zuverlässiges Ausgangssignal.
- Schaltungsschutzmechanismen wie Vollspannungseingang, Verpolungsschutz, antistatische Störungen.
- Die Lebensdauer beträgt mehr als 3 Millionen Umdrehungen.
- Einfache feste, einfache DIY-Installation und -Austausch.
- Eine Vielzahl von Ausgabetypen, kann je nach Controller (japanisch, europäisch, inländisch) angepasst werden
- Anwendungen: große CNC-Werkzeugmaschinen wie Drehmaschinen, Fräsmaschinen, Schleifmaschinen, Bohrmaschinen, Portalmaschinen, Industriemaschinen

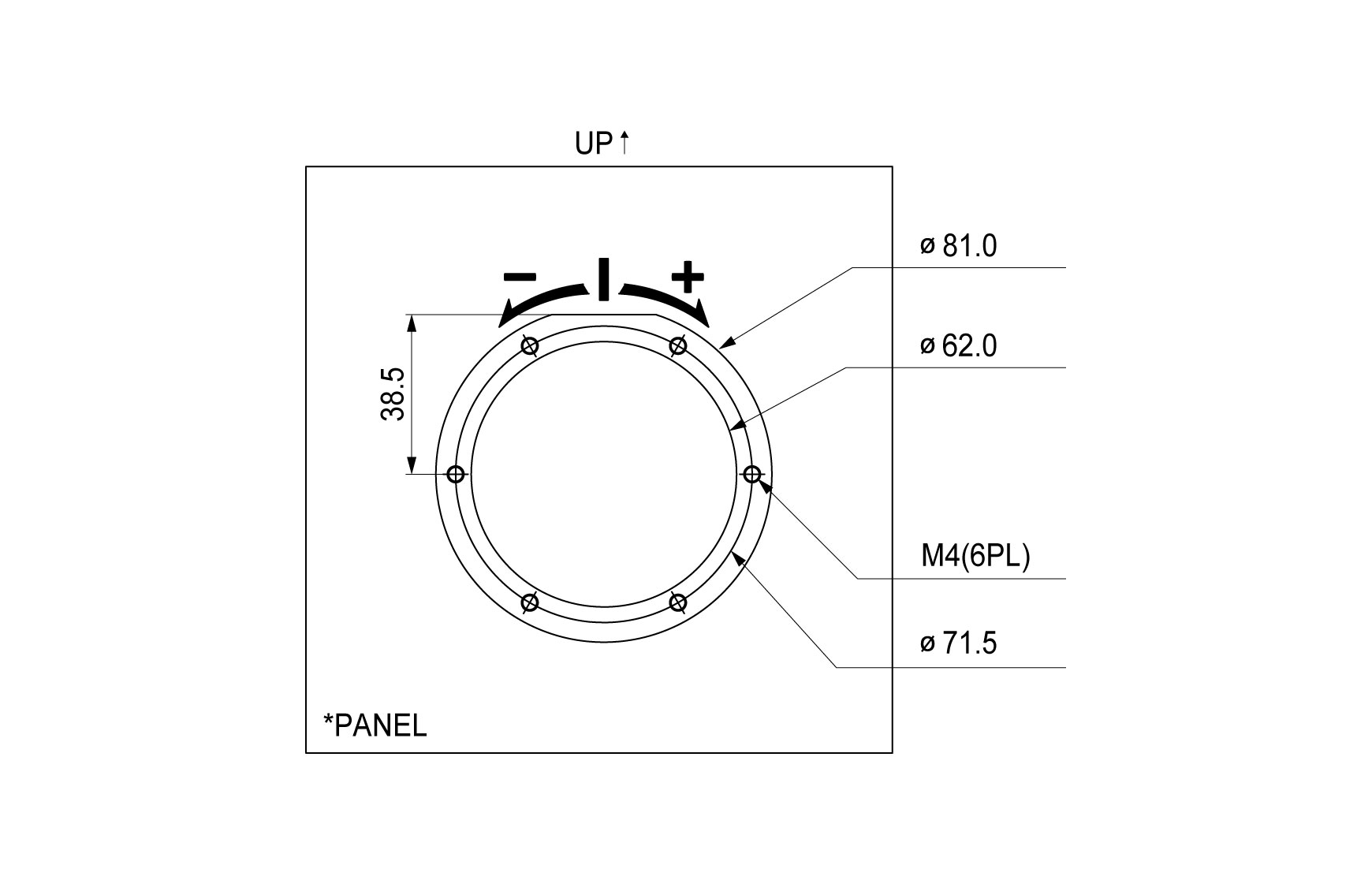

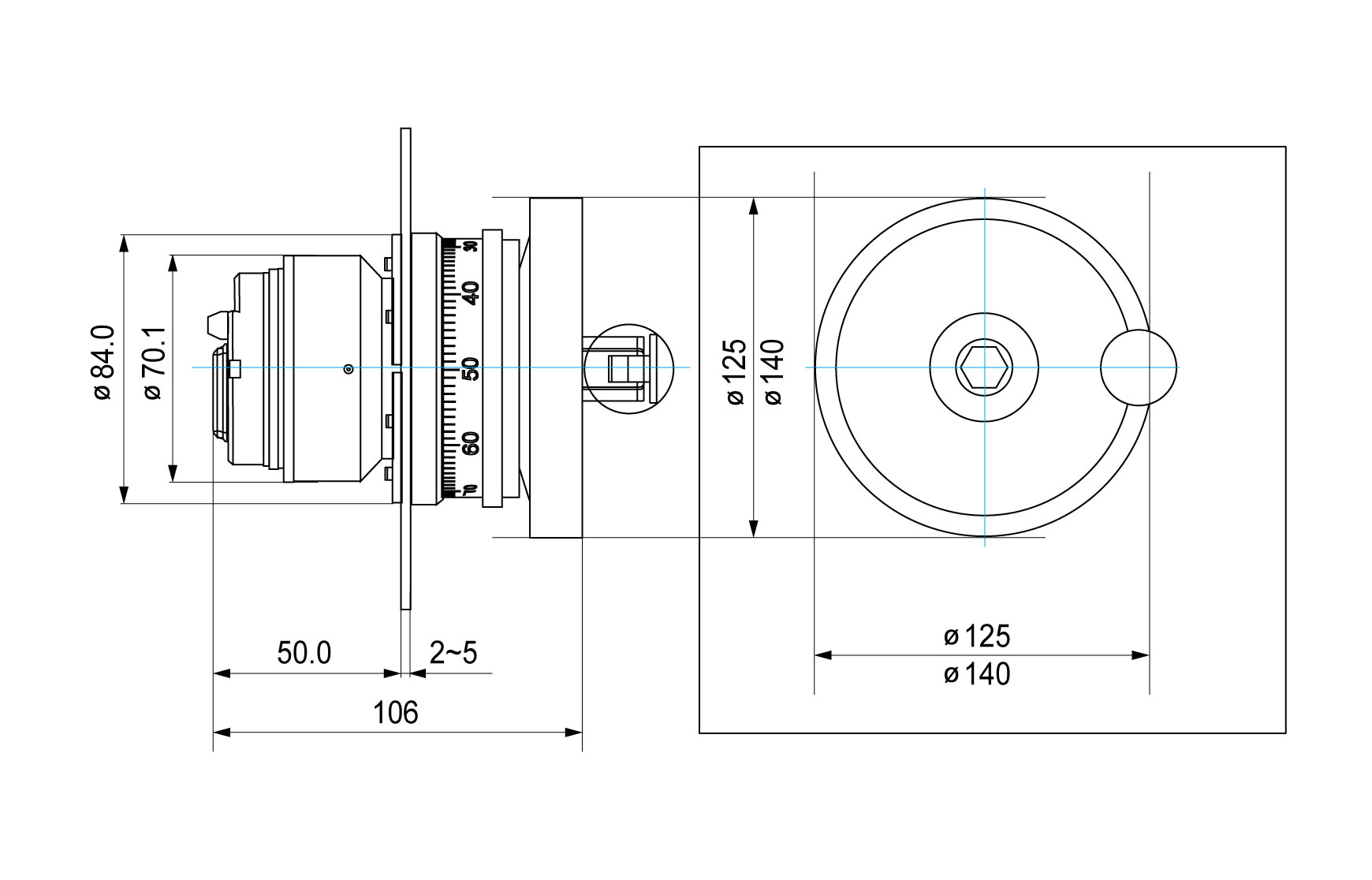

Maße
Zum Beispiel: MPG 2/4 Serie 1R5-MS2 oder 1R5-MS4
Gängige Controller-Spezifikationen sind wie folgt: 1D5 für SIEMENS, 1R5 für FANUC, 2R5 für MITSUBISHI.

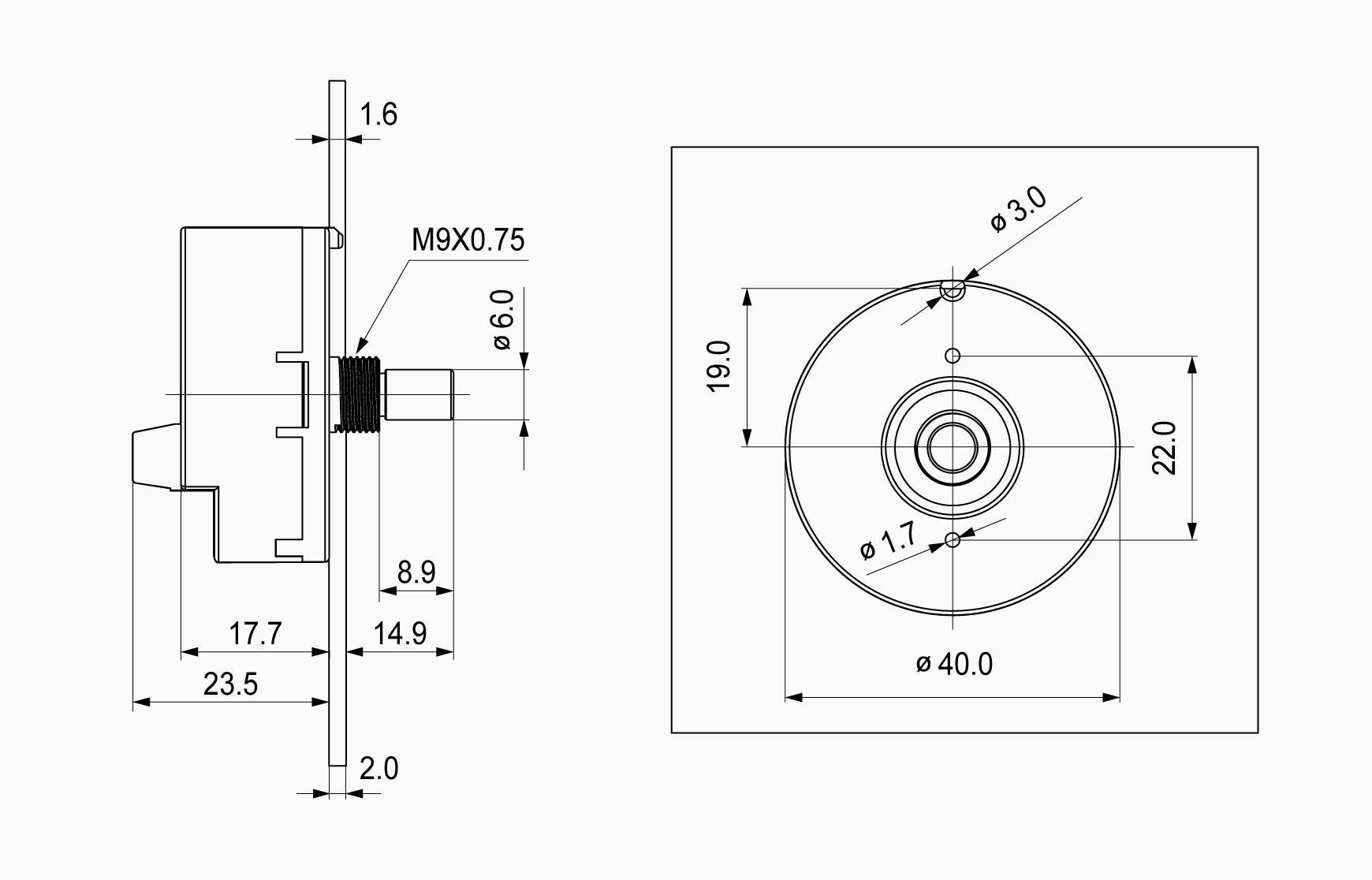

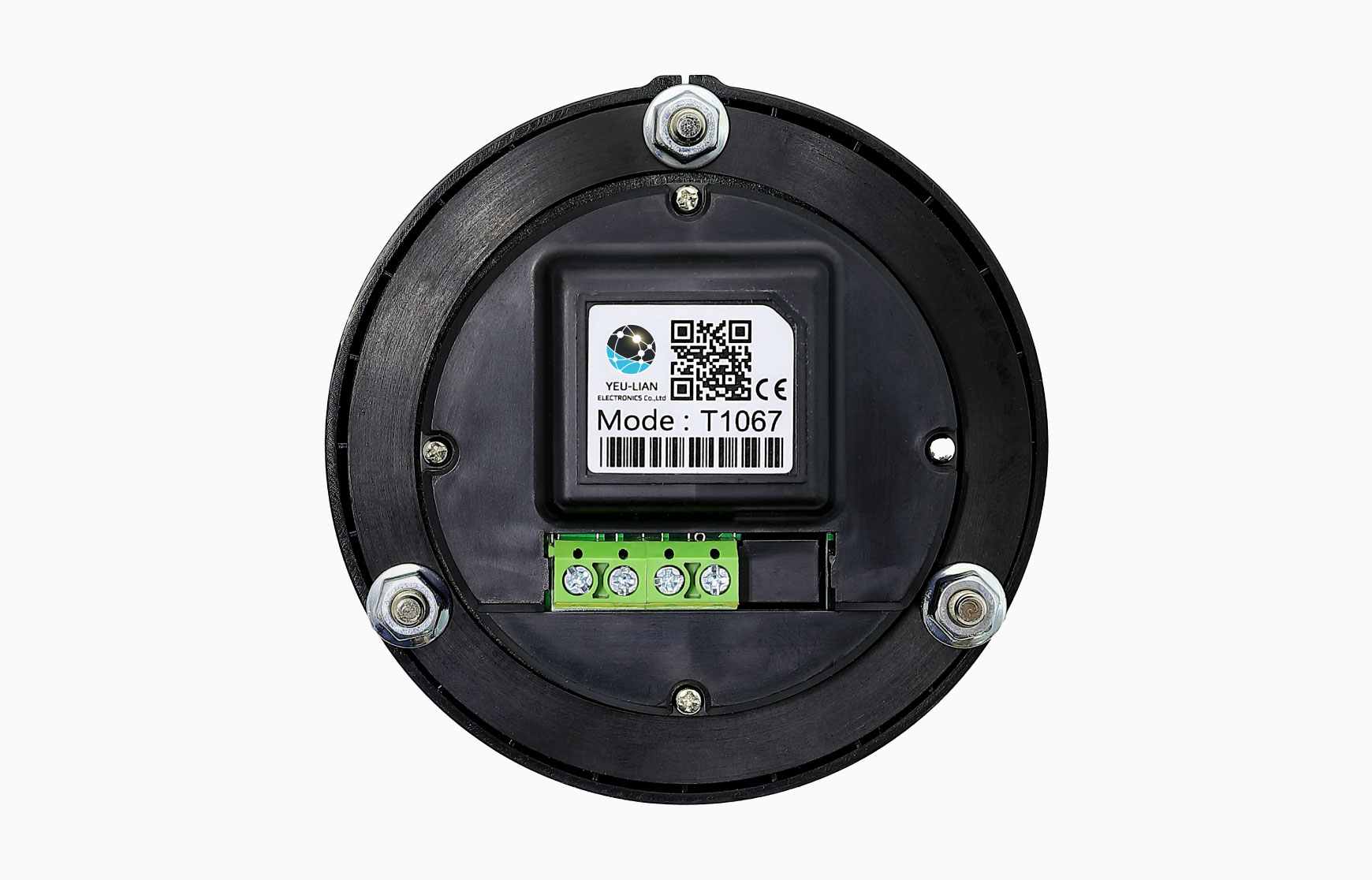

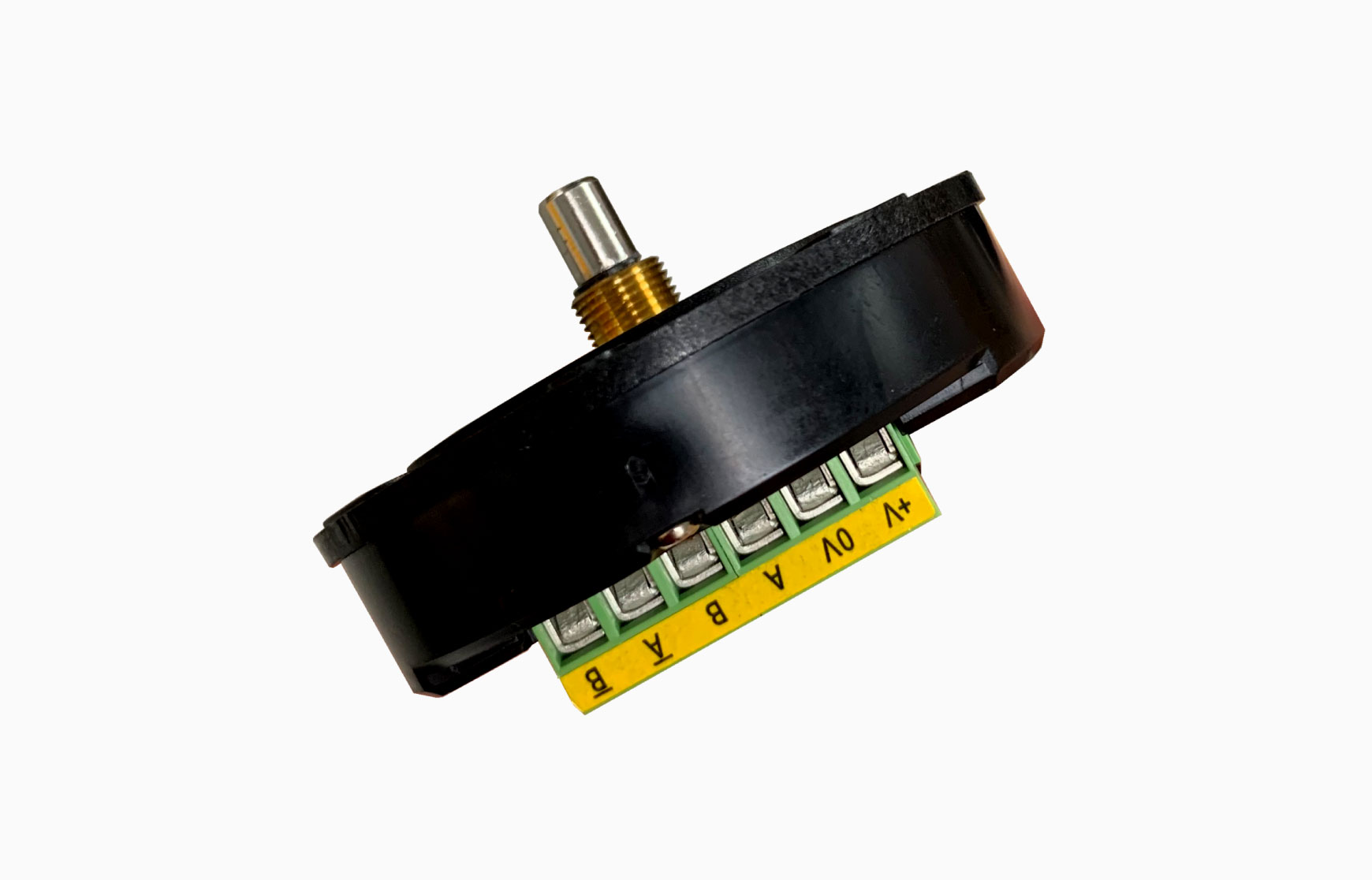

Anhang
Gängige Controller-Spezifikationen sind wie folgt: 1D5 für SIEMENS, 1R5 für FANUC, 2R5 für MITSUBISHI.
